1.概述

msl-200测定锚杆锚固力的一种检测工具，它对锚喷支护工程以及各种锚杆的研究、工程质量检验具有重大作用。

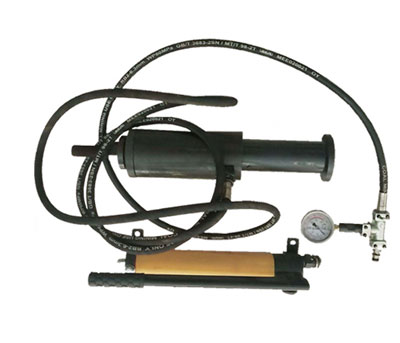

msl-200手动油泵、高压油管、油缸、拉杆组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等各种施工现场。手动双速油泵还可单独作为输送小流量高压油的动力源。油缸还可作千斤顶使用。

2.结构和技术指标

手动双速油泵：见附图一，主要由泵体、压力表、卸荷手柄、储油器、脚踏支架、加油孔、压杆等组成。泵体内设有进、排油阀、卸荷阀等。

手动双速油泵的特点是有双柱塞组成。当油泵工作时，双柱塞同时作功，快速输油。当压力达到设定压力时，大柱塞吸入的油通过顺序阀返回储油器，小柱塞继续输油至额定压力。这样既提高了效率，又减小了工作阻力。

油缸：见附图二，采用空心柱塞缸形式，主要由缸体和柱塞两部分组成，所有密封均采用“o”型密封圈密封。

技术指标：

额定拉力：20t（60mpa）    330kn/ mpa

活塞行程：50mm

活塞面积：35㎝2

重     量：17㎏2

3使用工作过程

3.1检查油量

逆时针方向打开手压泵的卸荷阀，使油缸中的液压油回到油泵的油筒中。拧开油泵后端的加油孔盖，检查油量。如果油不满，应及时补充。（应加入l-hm32#抗磨液压油）

3.2排气

液压系统刚刚连接好的时候，油管、油筒中常混有空气，为了使系统正常工作这些空气必须排掉。排气的方法：把油泵放在比油缸稍高的地方，摇动油泵，使油缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。

注意：排气时不能加压。
